필자가 예전에 사용하던 하이크비전(hikvision) 4채널 CCTV 녹화기가 고장나서 험난했던 수리기를 올린적이 있다.
2023.12.02 - [전기 지식] - 하이크비전(Hikvision) 4채널 CCTV 수리(DIY)-실패
하이크비전(Hikvision) 4채널 CCTV 수리(DIY)-실패
집에서 쓰는 하이크비전(Hikvision) 4채널 CCTV가 동작이 되지 않았다. 그간 HDD 맛이 가서 1회 교체한적은 있었는데 이번엔 상황이 다르다. 전원쪽 불이 깜빡거리기만 하고 아무런 반응이 없다. 내부
mr83.tistory.com
일단 수리는 실패했지만, 좋은 경험으로 생각하고 기존에 설치된 카메라와 설치되는 모델을 검색해보았다.
그래서 검색된 모델이 하이크비전(Hikvision) 4채널 iDS-7204HQHI-M1/S 라는 모델이었다.

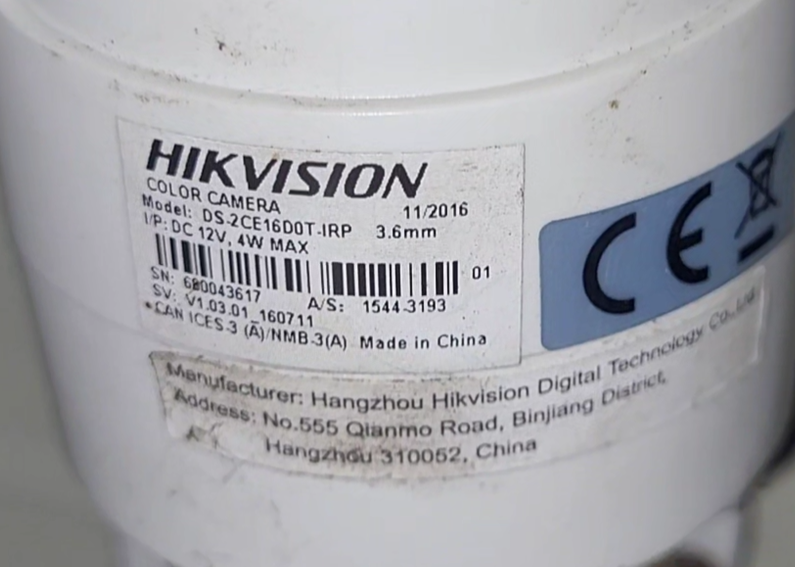

기존에 사용하던 녹화기에 물려있던 CCTV는 동일하게 하이크비전 제품이고 아래와 같다.
참고로 CCTV 전원 어댑터가 고장난 적도 있었는데, 아래 I/P 보면 DC12V, 4W Max이니 용량계산 잘해서 구매하면 된다. 필자는 기존에 어댑터 2개로 각각 카메라 2개씩 연결시켜 사용했었는데 그럴 필요가 없었다.
그냥 12V 16W 이상(여유율 생각해서 더 높은것으로 구매) 1개 구매해서 4개 카메라 전부 연결시켰는데 이상없이 잘 동작되었다.

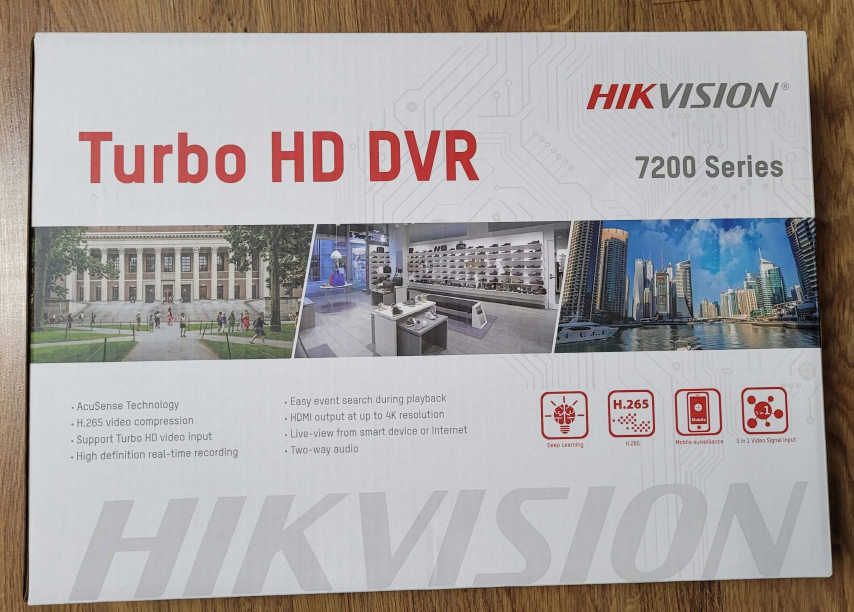

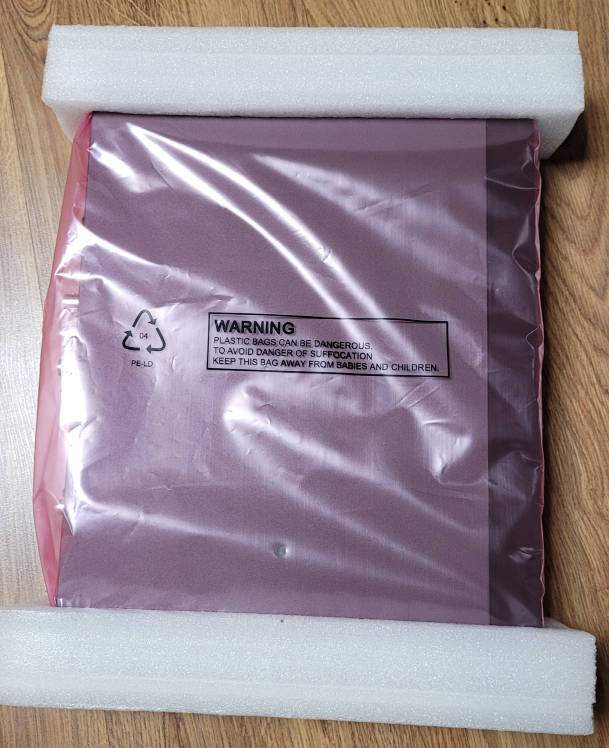

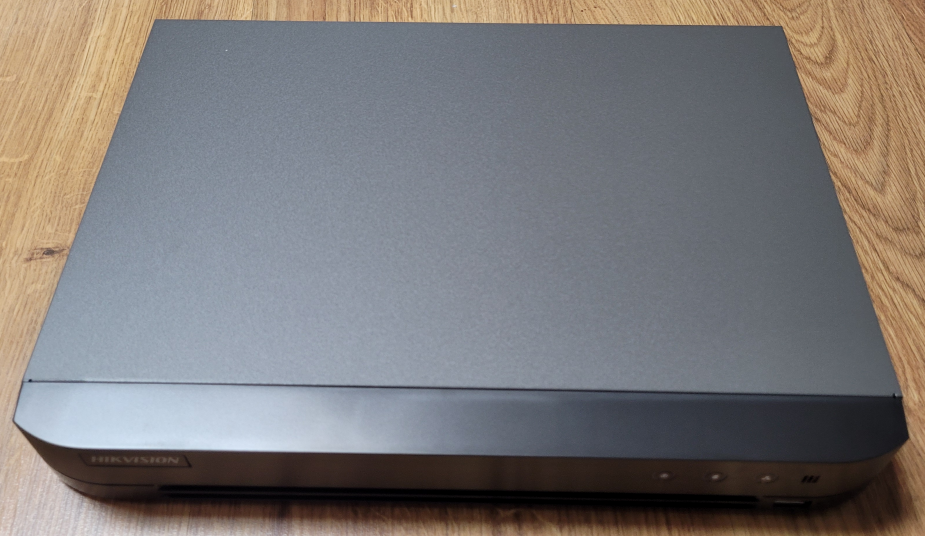

자, 이제부터 언박싱이다. 박스가 제법 컸다.

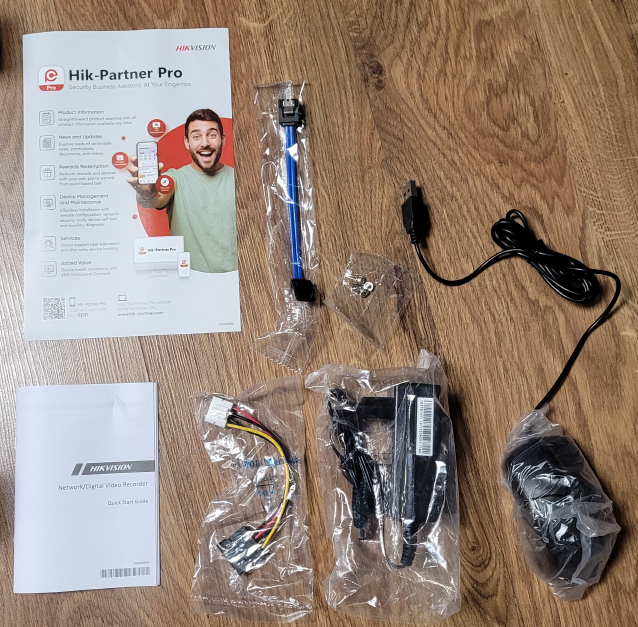

HDD 미포함이며, 평범하게 구성되어있었다.

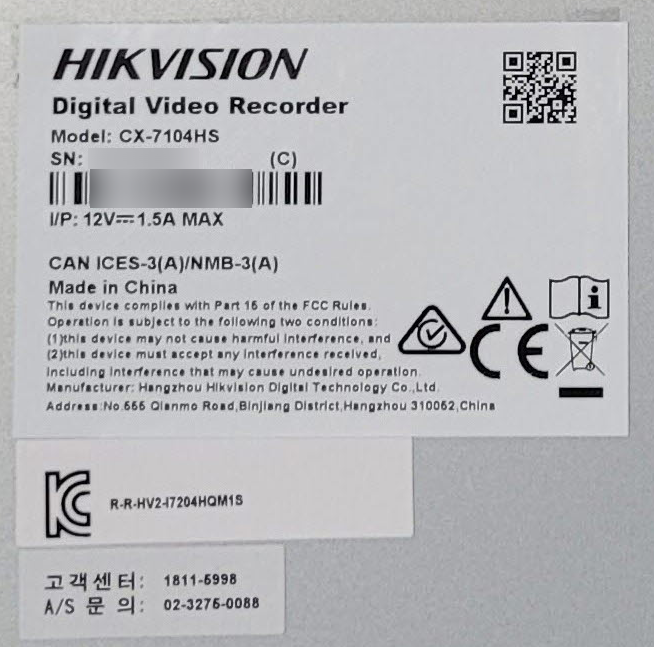

실제 모델명은 iDS-7204HQHI-M1/S가 아니라 CX-7104HS이다.
뭔가 좀 이상하긴 하지만 동작만 제대로 되면 된다.

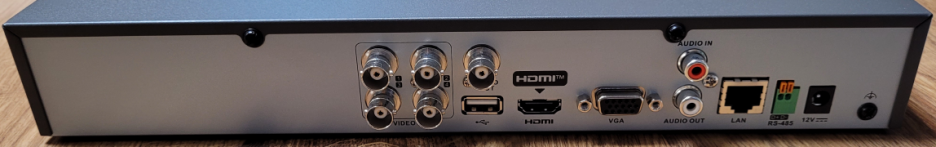

뒤쪽은 이렇게 생겼다. 4채널 아날로그 녹화기 딱 그 수준이다.

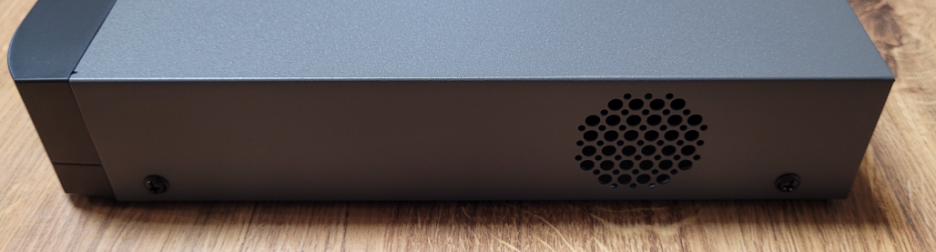

위 사진에서 보이는 상단 볼트 두개와 측면 볼트 각 2개씩 해서 총 6개의 볼트를 풀면 내부를 볼 수 있다.
이거 뭐 CCTV 과대포장인가?

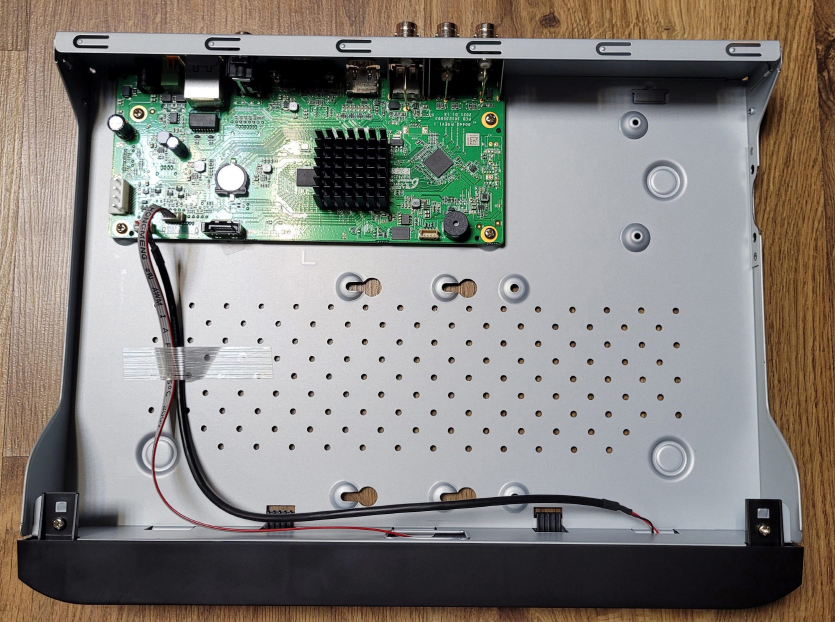

외부에 비해 내부가 썰렁하다. 이럴거면 더 작게 만들지 괜히 부피만 차지하게...
동봉되어있는 케이블과 기존에 사용하던 HDD를 연결했다.
CCTV 전용 HDD(저 rpm)도 있지만 집에 굴러다니는 HDD가 좀 있는 관계로 그냥 쓰기로 한다.
참고로 500GB HDD면 약 일주일치(4채널 녹화기준) 녹화되는 것 같다.
이제 조립하고 전월을 넣게 되면 언어선택이 나온다.
한국어 선택해주면 된다.
그 다음 단계별로 비밀번호 설정하고 패턴도 설정할 수 있다.
그냥 필자는 인터넷 선 녹화기에 연결했고 별도 설정 없이 연결했는데 핸드폰으로 실시간 화면 및 녹화된 것을 볼 수 있었다. 그건 간편한 것 같다.
계속 진행하다 보면 아래와 같이 QR 코드가 보여지는데 핸드폰 카메라 켜서 찍고 연결하면 된다.

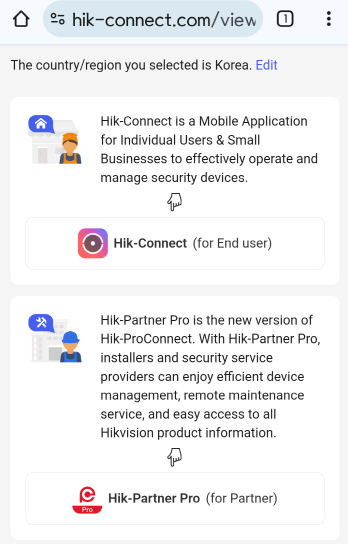

그럼 핸드폰에서 아래 화면이 나온다.
For End User 선택해서 설치 해준다.
프로그램 설치는 아래 QR Scan해도 되는 것 같다.

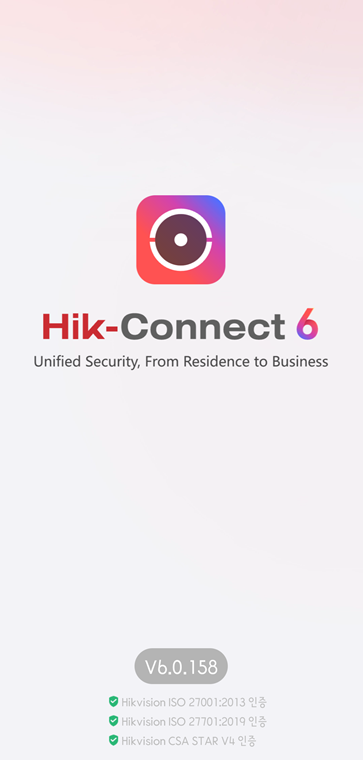

그리고 나서 순서대로 실행해준다.
연결하다보니 새로운 SW가 감지되었다고 떠서 업그레이드 진행하였다. 좀 걸리긴 하는데 아무것도 하지말고 100% 뜰때까지 기다리자.

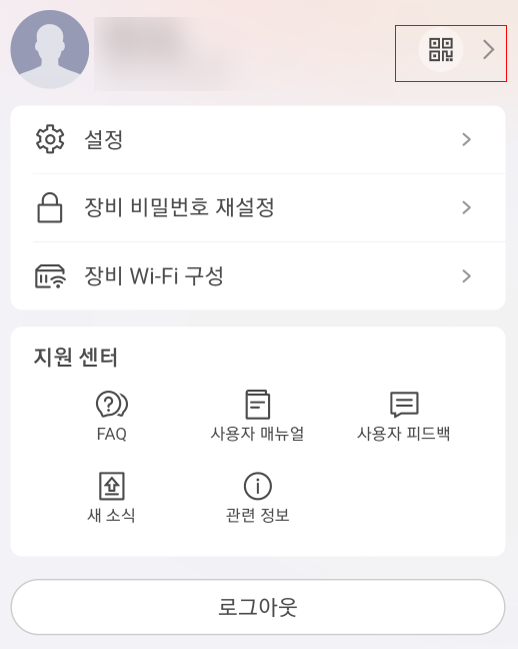

메일이나 전화번호로 회원가입하고 빨간색 박스 눌러서 CCTV 연결된 TV 화면 QR Scan해주면 자동으로 등록이 된다.

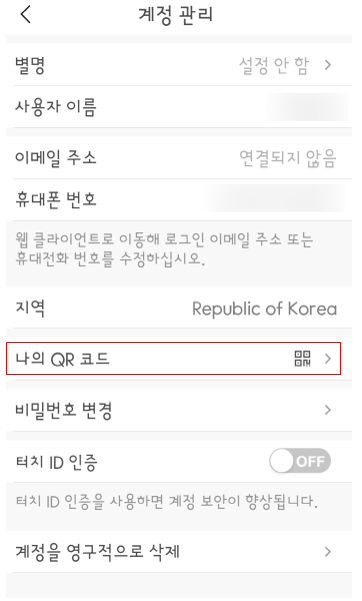

내 폰 뿐만아니라 가족 폰으로도 보고 싶다면 아래 나의 QR 코드 눌러서 공유해주면 된다.
어플을 실행하면 아래 화면이 나오는데 최근 실시간 보기 눌러주면 CCTV 실시간으로 볼 수 있다.
확실히 CCTV가 예전보다 좋아져서 그런지 어플로 녹화된 것을 보는 속도가 훨씬 빨라졌다.
예전거는 녹화된거 보려면 인내심이 필요했는데 지금건 거의 바로바로 피드백이 와서 좋은 것 같다.
모쪼록 구매에 참고하길 바란다.
